구조용 강철 기둥의 CJP 용접과 PJP 용접: 구매자가 알아야 할 사항

상업용 건물용 철골기둥 조달, 산업 플랜트, 대규모-건설 작업에서는 용접 품질에 엄격한 주의가 필요합니다. 해외 프로젝트 투자자, 일반 계약업체, 철강 유통업체, 현지 제작업체의 경우 완전 용입 용접과 부분 용입 용접 중에서 선택하는 것은 단순한 기술적 세부 사항이 아닙니다. 이 결정은 구조적 안전성, 지역 건축법 준수,-장기 서비스 성과 및 전반적인 프로젝트 비용에 직접적인 영향을 미칩니다.

수년간 글로벌 철강 구매자에게 서비스를 제공한 후 우리는 업계에서 흔히 발생하는 혼란을 발견했습니다. 많은 고객이 강철 기둥 연결에 적합한 용접 유형을 파악하려고 애쓰고 있습니다. 부적절한 용접 방법을 사용하면 -현장 검사 실패, 재작업에 대한 추가 비용 발생, 공사 일정 연장 등의 문제가 발생할 수 있습니다. 더 나쁜 것은 잘못된 용접으로 인해 숨겨진 구조적 결함이 건물 전체에 심각한 안전 위험을 가져올 수 있다는 것입니다.

두 가지 용접 유형의 적용 가능한 시나리오를 명확히 하는 것 외에도 전문 구매자는 항상 제조업체의 품질 관리 및 테스트 역량에 세심한 주의를 기울입니다. 북미, 유럽, 동남아시아 및 중동 시장에서 초음파 검사(UT)는 내부 용접 상태를 확인하는 주류 검사 방법이 되었습니다. 표준 UT 장치와 인증된 검사관을 갖춘 공급업체만이 높은 수준의 구조용 강철 주문에 대해 국제 고객의 신뢰를 얻을 수 있습니다.-

당사의 현장 생산 경험과 수많은 수출 프로젝트를 바탕으로 이 가이드에서는 -실제 하중 지지 성능에 대해 설명합니다.강철 기둥, 플랜지 및 웹 조인트의 CJP 및 PJP 용접. 또한 완전 관통 용접을 요구하는 산업 규칙을 정리하고 -국경 간 철강 무역에 비파괴 검사가 필수적인-이유를 설명합니다. 그 동안 우리는 -자체 용접 기술과 완벽한 품질 검사 시스템을 소개하여 국제 용접 표준을 충족하는 철강 제품을 지속적으로 제공하는 방법을 보여줄 것입니다.

조달할 때맞춤형 용접 H-빔 및 조립-섹션, 세계적으로 인정받는 구조용 철강 용접 규정에 맞춰 CJP 및 PJP 맞대기 용접이 무엇을 의미하는지 명확하게 이해해야 합니다. 이 두 가지 용접 솔루션은 서로 다른 하중 수준에 맞게 설계되었으며, 구조적 차이로 인해 강철 부품에 사용할 수 있는 위치가 결정됩니다.

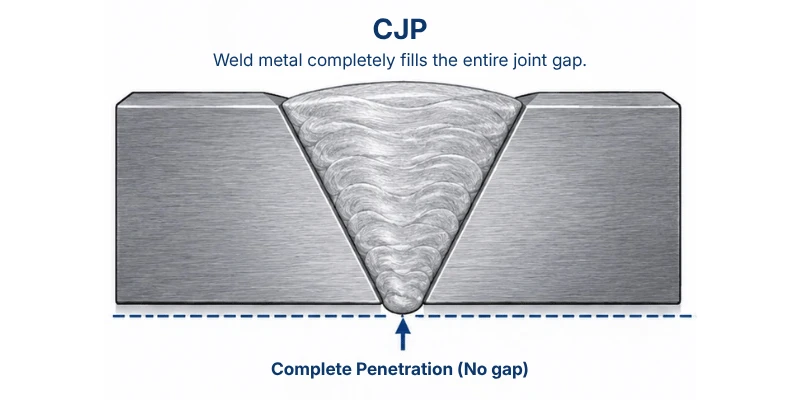

용접 금속은 홈 면에서 루트까지 연속적으로 연장되어 양쪽의 모재 금속과 완전히 융합됩니다.

단면에 융합되지 않은 부분이 없으므로-더 높은 강도와 더 나은 밀봉 성능을 제공합니다.

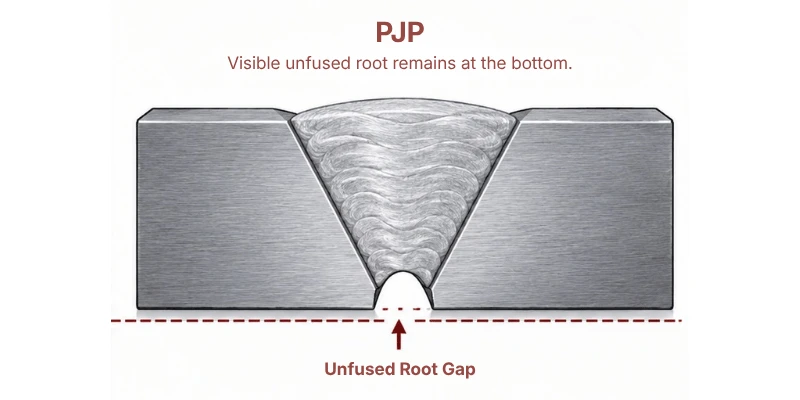

용접이 루트 영역까지 완전히 침투하지 않아 조인트 바닥에 융합되지 않은 틈이 남습니다.

융합되지 않은 영역이 단면에 남아-구조적 강도와 밀봉 신뢰성이 저하될 수 있습니다.

주요 물리적 차이점: CJP는 전체 접합 두께를 통해 연속적이고 완전히 융합된 연결을 형성하는 반면, PJP는 접합 내부에 융합되지 않은 치근 영역을 남깁니다.

CJP 용접으로 널리 알려진 완전 이음 관통 용접은 용접 금속이 연결된 두 강철 부품 사이의 전체 간격을 채우는 용접 형태를 나타냅니다. 구조 기둥, 플랜지 플레이트 또는 웨브 접합에 적용할 경우 용접은 루트에서 외부 표면까지 강판의 전체 두께를 통과합니다.

국제 건설 사양에 따라 인증된 CJP 용접은 접합부 내부에 융합되지 않은 틈을 남기지 않습니다. 두 개의 기본 강철 섹션은 용접 금속과 완전히 결합되어 통합 구조를 형성합니다. 이러한 조인트는 인장 강도 및 압축 저항을 포함하여 원래 강철 재료와 동일한 기계적 특성을 갖습니다. 귀하의 기둥에 적합한 Q355 또는 S355와 같은 강철 등급을 선택하는 방법에 대한 자세한 내용은 당사를 참조하십시오.PEB 기본 프레임 재료에 대한 안내. 이는 CJP 용접이 주요 구조 부재의 모든 주요 하중 지지 연결에 대한 주요 선택인 이유를 설명합니다.{0}}

부분 접합 관통 용접 또는 PJP 용접은 용접 중에 접합 깊이의 일부에만 도달합니다. 예약된 미융합 영역은 건설이 완료된 후 조인트 루트에 남게 됩니다. 이는 용접 결함이 아닌 미리{2}}설계된 구조이며 낮은 응력 연결 시나리오를 위해 제작되었습니다.-

PJP 용접은 지정된 적용 범위 내에서 안정적으로 작동할 수 있습니다. 그러나 접합부 내부의 융합되지 않은 부분은 필연적으로 전체 연결을 약화시킵니다. 강한 인장력, 반복적인 동적 하중 또는 완전 용입 용접과 같은 심한 전단력을 견딜 수 없습니다. 이러한 이유로 건설 규제 당국은 구조 기둥과 주요 지지 부품에 대한 PJP 용접 사용에 대해 명확한 제한을 설정했습니다.

CJP 용접과 PJP 용접 사이의 가장 뚜렷한 차이는 실제 작업 부하에서의 성능에 있습니다. 구조용 강철 기둥은 바닥과 장비의 정적 하중은 물론 인간 활동, 바람 및 지진 움직임으로 인한 가변 하중을 포함하여 건물의 주요 수직 중량을 지탱합니다. 별도의 기둥 섹션을 연결하는 접합 조인트는 항상 높은 응력 영역이므로-여기서 용접 품질은 전체 구조의 안정성에 결정적인 역할을 합니다.

강철 기둥은 일년 내내 건물 하중을 위에서 아래로 전달합니다. 모든 스플라이스, 플랜지 및 웹 조인트는 이 하중 전달 경로에서 중요한 링크 역할을 합니다. 두 가지 용접 유형은 완전히 다른 응력-지탱 효과를 제공합니다.

CJP 용접 성능: 접합부 전체에 완전침입되어 용접부위에 응력이 고르게 퍼집니다. 힘을 모으기에는 약점이나 내부 틈이 없습니다. 기둥이 강한 압축, 측면 전단 또는 바람과 지진으로 인한 흔들림을 견딜 때 CJP 조인트는 기초 강철과 동시에 변형됩니다. 장기간-주기적인 부하 영향을 받은 후에도 구조는 안정적으로 유지됩니다. 이로 인해 CJP는 고층 건물, 대규모 산업 작업장 및 교량 지지 기둥에 대한 표준 옵션이 되었습니다.
PJP 용접 성능: PJP 조인트의 미융합된 뿌리 부분은 지속적인 하중과 진동에 의해 응력이 쉽게 모이게 됩니다. 시간이 지남에 따라 용접 표면에 작은 균열이 나타나 점차 연결이 손상될 수 있습니다. PJP 조인트는 피로 저항과 인장 강도가 부족하므로 1차 하중-지탱 구조에는 절대 허용되지 않습니다.

기둥 플랜지와 웹은 다양한 유형의 힘을 지탱하며 건설 업계에서는 용접 선택에 대한 성숙한 적용 규칙을 형성했습니다.

기둥 플랜지 접합: 플랜지는 주로 인장력과 굽힘력을 받습니다. 모든 주류 건축 법규에서는 주 지지 기둥의 플랜지 접합에 대해 CJP 용접을 요구합니다. 상업용 또는 공공 건설과 관련된 어떤 프로젝트도 여기서 부적격 용접을 사용하여 위험을 감수해서는 안 됩니다.
기둥 웹 스플라이스: 웹은 전단력에 저항하도록 설계되었습니다. 중장비 시설의 메인 기둥에는 CJP 용접이 여전히 필수입니다. 보조 지지 기둥, 경량 프레임 및 보조 구조 부품의 경우 표준 PJP 용접이 완전히 허용됩니다. 이 방법은 프로젝트 팀이 안전과 비용 제어의 균형을 맞추는 데 도움이 됩니다.

프로젝트의 기술 사양 초안을 작성할 때 다음 요약을 참조할 수 있습니다.

원래 강판의 강도와 일치합니다.
장력, 전단력 및 피로 손상에 대한 탁월한 저항성
중요한 구조적 연결에 대한 엄격한 규정을 준수합니다.
엄격한 제3자-자 검사를 쉽게 통과합니다.
더 많은 작업 시간, 더 높은 인건비, 추가 용접 재료 요구

생산원가 절감 및 제작주기 단축
가벼운 정적 부하에서 -핵심 연결이 아닌 연결에 적합
전반적인 접합 강도가 낮고 피로 저항이 낮습니다.
기본 하중을 지탱하는-구조적 접합에는 허용되지 않습니다.

글로벌 계약업체와 프로젝트 투자자에게는 규정 준수와 -현장 안전이 항상 최우선입니다. 주요 국제 구조강 규정에서는 PJP 용접이 금지되는 경우를 명확하게 정의하고 CJP 용접은 필수 요구 사항이 됩니다. 구매자로서 귀하는 아래 애플리케이션에 대한 건축 도면 및 조달 문서에 CJP 요구 사항을 명확하게 표시해야 합니다.

고층 주거용 건물, 상업 단지 및 대규모 공공 시설을 위한 주요 수직 지지 기둥-
지진이 발생하기 쉬운 지역이나{0}}바람이 강하고 지속적으로 발생하는 지역에 설치된 기둥
지속적인 인장 또는 빈번한 동적 하중을 받는 모든 스플라이스, 플랜지 연결 및 끝 조인트
제조 작업장, 중장비 플랫폼 및PEB(Pre Engineered Metal Building) 지원 시스템-
장기적으로 가혹한 자연 조건에 노출되는 교량 프레임 및 실외 인프라용 강철 구성요소-
용접 초음파 검사를 포함하여 완전한 비파괴 검사가 필요한 모든 프로젝트{0}}

PJP 용접은 보조 프레임, 장식용 강철 부품, 경량-지지 기둥 및 약간의 정적 하중을 받는 연결부에만 사용됩니다. CJP 숙련도가 필요한 위치에 PJP 용접을 적용할 경우, 검사실패, 시공지연, 심지어 프로젝트 참여자 전원의 법적 책임까지 직면하게 됩니다.

숙련된 국제 철강 구매자는 단순히 시각적인 관찰만으로 용접 품질을 판단하지 않습니다. 표면 외관으로는 불완전 융착, 슬래그 혼입, 공기 구멍, 숨은 균열 등 내부 문제를 노출할 수 없습니다. 이러한 눈에 보이지 않는 결함은 구조적 안전성을 심각하게 위협하게 됩니다.

UT로 약칭되는 초음파 검사는 현재 전 세계적으로 기둥 용접에 대한 가장 인기 있는{0}}비파괴 검사 방법입니다. 높은 효율성과 정확한 테스트 결과를 제공하며 CJP 및 PJP 조인트 검사에 적합합니다. 신뢰할 수 있는 철강 제작자는 모두 전문 UT 장치와 인증된 검사관을 갖추고 있으며 이는 대량 주문을 하기 전에 해외 고객을 위한 주요 평가 포인트입니다.

고급 수출 프로젝트의 경우-유럽, 북미 및 호주의 구매자는 일반적으로 배송 전에 주요 기둥의 CJP 용접에 대한 완전한 UT 검사 보고서를 요청합니다. 표준 NDT 역량이 없는 제조업체는 어떤 용접 기술을 채택하더라도 장기적인-용접 안정성을 보장할 수 없습니다. 이것이 바로 우리가 모든 생산 링크에 완전한 테스트 절차를 포함시킨 이유입니다.

우리는 수년 동안 수출 지향적인 구조용 강철 기둥과 용접 조립품을 제조해 왔습니다. 우리 공장에는 현대적인 용접 장비와 표준화된 품질 관리 시스템이 모두 갖추어져 있습니다. 우리는 구조용 강철에 대한 모든 주류 산업 용접 기술을 마스터하고 우리가 생산하는 모든 용접은 국제 용접 규정을 엄격하게 따릅니다. 당사의 핵심 생산 기술은 다음과 같습니다.

GMAW(가스 금속 아크 용접): 실제 작업에서는 MIG 용접이라고도 합니다. 우리는 이 기술을 얇은 중간{1}}두께의 강판, 기둥 웹, 정밀한 접합 조인트의 정밀 가공에 적용합니다. 이는 스패터가 거의 없는 매끄러운 용접 비드를 생성하며, 고정밀{3}}CJP 접합 및 엄격한 공차 요구사항이 있는 표준 PJP 연결에 적합합니다.
FCAW(플럭스-코어드 아크 용접): 이 반자동 용접 기술은 일반적인 작업장 조건에서 두꺼운 강판에 안정적으로 작동합니다. 견고하고 안정적인 관통 효과를 제공하므로 최고-수준의 강도가 요구되는 무거운 기둥 플랜지 및 주요 접합 조인트의 CJP 용접에 널리 사용됩니다.
SAW(서브머지드 아크 용접): 자동 고효율 용접공법으로 대형 구조강 부품의 긴 직선 접합에 주로 사용됩니다. 서브머지드 아크 용접은 매우 일관된 용접 품질로 깊고 균일한 용입을 생성합니다. 우리는 이 기술을 고강도 구조 기둥용 CJP 맞대기 용접 대량 생산에 적용하여 대규모 배치 주문 전반에 걸쳐 균일한 품질을 보장합니다.

다양한 용접 기능 외에도 당사 작업장에는 전문 초음파 테스트 장비가 갖추어져 있으며 자격을 갖춘 NDT 검사관을 고용합니다. 귀하의 프로젝트 규칙 및 현지 규정 요구 사항에 따라 모든 용접 기둥 및 조인트에 대해 샘플링 검사 또는 100% 전체 UT 검사를 수행합니다. 우리는 모든 수출 배송을 지원하기 위해 완전한 용접 절차 자격 기록, 용접공 인증서 및 공식 검사 보고서를 제공할 수 있습니다.

프로젝트에 주 하중 지지 기둥에 CJP 완전 용입 용접이 필요하든, 보조 프레임에 PJP 용접이 필요하든 상관없이 저희 팀은 도면, 하중 매개변수 및 현지 건축 규정에 따라 생산 기술을 조정할 것입니다. 우리는 국제 계약자, 유통업체 및 현지 제작업체를 위한 다수의 주문을 완료했습니다. 우리의 용접 품질은 여러 글로벌 인증 기관의 제3자 감사를 여러 차례 통과했습니다.{3}}

CJP 용접과 PJP 용접 중에서 선택할 수 있는 보편적인 표준은 없습니다. 최종 결정은 전체 구조에서의 구성 요소 기능, 실제 부하 값, 지역 건축 규정 및 전체 프로젝트 예산에 따라 달라집니다. 글로벌 철강 바이어와의 장기적인 협력을 바탕으로-귀사의 조달 업무에 대한 실질적인 제안을 요약해 드립니다.

지진 지역, 강한 바람이 부는 지역 또는 무거운 하중을 받는 시설의 주 지지 기둥, 플랜지 접합 및 모든 접합부에는 CJP 완전 용입 용접을 선택하세요.- 주요 구조 연결부의 용접 기준을 낮춰 건설 비용을 절감하지 마십시오.

보조 기둥, 보조 프레임 및 경부하 연결부에 PJP 용접을 합리적으로 사용합니다.- 이를 통해 안전을 보장하면서 총 프로젝트 비용을 효과적으로 제어할 수 있습니다.

기술 도면 및 구매 계약서에 용접 유형, 관통 깊이 및 NDT 요구 사항(특히 UT 테스트)을 명확하게 표시하십시오. 명시적인 문서는 생산 및 승인 과정에서 의사소통 오류를 방지할 수 있습니다.

다양한 성숙한 용접 기술과 완전한 비파괴 검사 시스템을 갖춘 공급업체에 우선순위를 부여하세요.{0}} 유효한 용접 자격 문서와 검사 보고서는 국경을 넘는 철강 조달을 위한 필수 보증입니다.-

CJP 완전 용입 용접과 PJP 부분 용입 용접은 구조용 강철 기둥 생산의 두 가지 기본 기술입니다. 전 세계적으로 안전하고 규정을 준수하는 건설 프로젝트를 제공하기 위해서는 성능 차이와 올바른 적용 범위를 이해하는 것이 전제입니다. CJP 조인트는 주요 하중 지지 연결을 위한 가장 신뢰할 수 있는 선택이며, PJP 용접은 중요하지 않은 구조 부품에 대한 비용 효율적인 솔루션을{4}}제공합니다.-

국제 철강 구매자의 경우 세 가지 사항에 주목할 가치가 있습니다. 즉, 두 가지 용접 유형을 명확하게 구별하고, 현지 산업 규정을 준수하고, 협력하기 전에 제조업체의 용접 및 테스트 역량을 완전히 검증하는 것입니다.

Promisteel에서는 성숙한 GMAW, FCAW 및 SAW 용접 기술과 엄격한 초음파 테스트 절차를 결합합니다. 당사의 모든 구조용 강철 기둥과 용접 제품은 가장 엄격한 국제 표준을 충족할 수 있습니다. 우리는 전 세계의 공장 소유주, 투자자, 종합 계약자, 유통업체, 철강 제조 업체의 다양한 요구 사항을 충분히 이해하고 있으며 항상 안정적인 품질, 정시 납품 및 모든 고객을 위한 전문 기술 지원을 고수합니다.{2}}
