변압기 코어 및 클램프 가이드 : 제조업체 및 유통 업체를위한 실용적인 통찰력

변압기 코어 디자인이 중요한 이유

트랜스포머 제조 사업에 있다면, 변압기 코어는 모든 것이 시작되는 곳입니다. 잘 디자인 된 핵심은 성능 향상, 효율성이 높으며 에너지 손실이 낮다는 것을 의미합니다. 그러나 클램프, 스태킹 방법, 절연 및 볼트 위치조차도 큰 역할을하는 실리콘 스틸 시트에 관한 것이 아닙니다.

오늘날 실제 엔지니어링 청사진을 기반으로 트랜스포머 코어 및 클램프의 실제 측면을 분류하고 공장에서 도움이되는 팁을 공유합시다.

변압기 코어 란 무엇이며 왜 중요한가요?

변압기 코어는 변압기의 핵심입니다. 그것은 만들어졌습니다콜드 롤곡물 지향 (CRGO) 또는 비 지향적 (CRNGO) 실리콘 스틸, 에디 커리를 줄이기 위해 쌓아NT 손실. 자기 플럭스를 안내하고 도움이됩니다전환하다전압 레벨은 부드럽습니다.

실제 세계예

315kva 11/0. 4kv 분포로 작업하고 있다고 가정 해 봅시다변신 로봇.파일의 디자인은 3- 위상 상처 코어 배열의 쌓인 라미네이션을 보여줍니다. 당신은 다음과 같은 것을 볼 수 있습니다.

핵심 창 크기(와인딩을위한 열린 공간)

사지 너비와 높이

스택 두께 (mm)

중앙-중앙 사지 거리

이러한 매개 변수가 꺼져 있으면 허밍 소음, 에너지 손실 또는 과열이 발생할 수 있습니다.

Ty변압기 코어의 PES (사용 사례 포함)

예를 들어, 농촌 전기 보드 또는 상업용 단지의 경우315kva 오일-이량제 변압기실리콘 스틸 라미네이션과 안정성 및 조용한 작동을 위해 강한 클램핑이있는 상처 코어를 종종 사용합니다.

클램프에 대해 이야기합시다 : 단순한 금속 스트랩 이상

변압기의 클램프는 종종 간과됩니다. 그러나 단열재 테스트에 실패하거나 기계적 딸랑이가 있거나 심지어 코어가 이동 한 변압기가 있다면 클램핑 구조가 문제 일 가능성이 있습니다.

주요 클램프 기능 :

코어 사지와 요크를 제자리에 고정시킵니다

코어 스택의 압박감을 유지하십시오

진동과 자기 강증을 줄입니다

리프팅 및 장착 지원

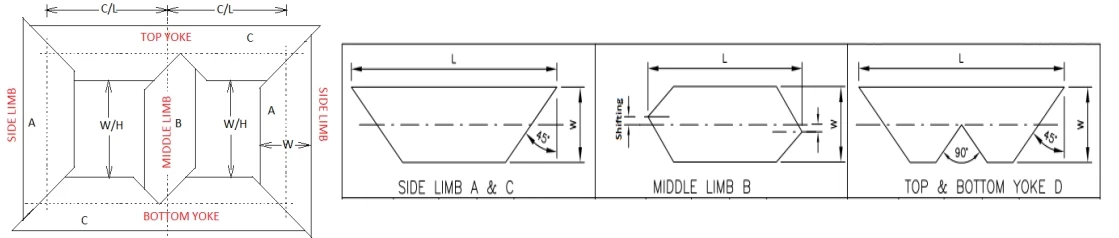

그림에서 볼 수있는 것 :

요크 클램프 스틸 플레이트 : 종종 8mm 두께

절연 패드는 코어와 클램프 사이에 배치됩니다.

U- 클램프 또는 L- 클램프 고정 볼트 : 대칭 적으로 위치합니다

핵심 접지 지점

핵심 빌더를위한 팁 :항상 토크 렌치로 볼트를 조이십시오 - 너무 느슨하면 진동을 얻습니다. 너무 빡빡해서 단열재를 부수는 위험이 있습니다.

공통 코어 크기 및 스택 배열 (315kva)

핵심 효율성을 향상시키는 방법

하루에 10-20 단위의 공장 건물이라면 모든 에너지 절약 시점이 중요합니다. 성능을 향상시키는 방법은 다음과 같습니다.

고급 CRGO 스틸 (M3/M4/M5)을 사용하여 손실을 줄입니다

더 나은 플럭스 흐름을 위해 스텝 랩 대신 인터리브 스태킹 추가

바니시 또는 반면 진동 코팅을 바릅니다

한 지점에서만 핵심 - 이중 접지를 피하십시오.

에폭시 코팅 클램프 절연 패드를 사용하십시오

클램프 재료 선택 : 가장 잘 작동하는 것은 무엇입니까?

잊지 마십시오 - 클램프에는 단락을 피하기 위해 강철과 구리 부품 사이의 절연 테이프 나 슬리브가 필요합니다.

변압기 구매자가 관심을 갖고있는 것 (그리고 당신의 핵심이 어떻게 중요한지)

고객이 유틸리티 회사, EPC 계약 업체 또는 전기 도매업자 인 경우 다음을 원합니다.

조용하고 안정적인 변압기

보장 된 하중 용량

진동이나 내부 험가 없습니다

긴 서비스 수명

쉬운 현장 유지 보수

그 모든 것에 어떤 영향을 미치는지 맞춰보세요? 코어와 클램프.

따라서 변압기 코어를 구축하거나 공급하는 경우 표준화 된 설계를 사용하고 진동에서 클램핑 구조를 테스트 한 다음 사전 조립 된 모든 비품으로 선적하십시오. 고객 신뢰를 얻을 수 있습니다.

Promisteel의 변압기 코어 솔루션

~에Promisteel, 우리는 단지 철강 공급 업체가 아닙니다. 우리는 변압기 코어 솔루션 제공 업체입니다.

우리는 제공합니다 :

M2 ~ M6 등급의 CRGO 시트

맞춤형 E- 타입, EI 및 상처 코어 라미네이션

프레스 머신 용 슬릿 코일을 사전 절단하십시오

코어 스태킹 지그 및 클램프 키트

조립 준비가 된 고품질 절연 클램프

인도의 핵심 빌더, 중동의 변압기 OEM 또는 아프리카의 구성 요소 도매 업체이든, 사양에 맞는 정밀 스탬프 코어 및 클램프를 공급할 수 있습니다.

더 똑똑하지 않고 더 똑똑하지 않습니다

변압기 코어와 클램프는 큰 그림에서 작은 부분처럼 보일 수 있지만 변압기 내구성, 노이즈 감소 및 에너지 효율의 열쇠를 보유하고 있습니다. 스마트 재료 선택, 적절한 어셈블리 및 엄격한 테스트를 통해 매번 더 나은 변압기를 구축 할 수 있습니다.

변압기 코어 스틸 소싱이 필요한 경우, 즉시 설치할 수있는 클램프 키트를 원한다면 Promisteel과 연락하십시오. 우리는 문자 그대로 그리고 기술적으로 당신의 언어를 사용합니다.
